Hệ thống AHU là gì?

AHU có tên gọi đầy đủ Air Handling Unit là hệ thống điều hóa không khí trung tâm. Hệ thống AHU là một loại thiết bị xử lý không khí và trao đổi nhiệt thường được sử dụng trong hệ thống Sưởi ấm, Thông gió và Điều hòa không khí HVAC. Thiết bị giúp lọc sạch, làm lạnh, gia nhiệt, tách ẩm và tạo ẩm cho không khí trong các không gian lớn hay các khu hành lang…

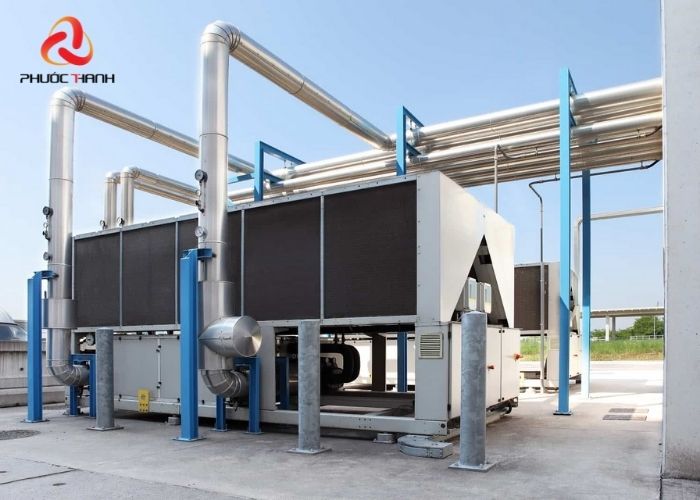

Hệ thống AHU được dùng trong các ngành công nghiệp sản xuất yêu cầu cao về độ sạch

Hệ thống AHU này được ứng dụng nhiều trong các ngành công nghiệp sản xuất có yêu cầu cao về độ sạch như thực phẩm, dược phẩm, mỹ phẩm, thực phẩm chức năng, bán dẫn, điện tử, vi điện tử… Ngoài ra, Hệ thống AHU còn được sử dụng rộng rãi tại các công trình lớn có hệ thống điều hòa chiller như tòa nhà cao tầng, trung tâm thương mại, và khách sạn cao cấp…

Dựa theo loại môi chất dẫn nhiệt có thể chia hệ thống AHU làm 2 loại là Hệ thống AHU chạy nước và Hệ thống AHU loại gas lạnh trực tiếp:

Hệ thống AHU loại dùng nước (Water AHU) bao gồm dàn trao đổi nhiệt dùng môi chất nước, các ống đồng, quạt ly tâm, và hệ thống điều khiển có cảm biến nhiệt độ, độ ẩm, van ba ngã, Chiller…
Hệ thống AHU loại dùng gas lạnh trực tiếp (DX AHU) bao gồm dàn trao đổi nhiệt dùng môi chất gas để làm lạnh, các dây ống đồng và không khí thổi qua ống dẫn nhờ lực hút của quạt ly tâm.

Cấu tạo của hệ thống AHU

Hệ thống AHU thường là thiết bị tổng hợp từ nhiều bộ phận khác nhau như: bộ lọc bụi, dàn trao đổi nhiệt, hộp quạt và buồng hòa trộn. Trong đó, buồng hòa trộn sẽ có 2 cửa gắn van điều chỉnh, 1 cửa dùng để lấy gió tươi, còn 1 cửa còn lại thì nối với đường hồi gió.

Mỗi công trình khác nhau thì lại cần một hệ thống AHU được thiết kế riêng sao cho phù hợp nhất. Tuy nhiên, tất cả hệ thống AHU đều có chung cấu tạo bao gồm:

Dàn gia nhiệt
Dàn lạnh
Quạt gió
Bộ lọc khí
Vỏ bảo vệ

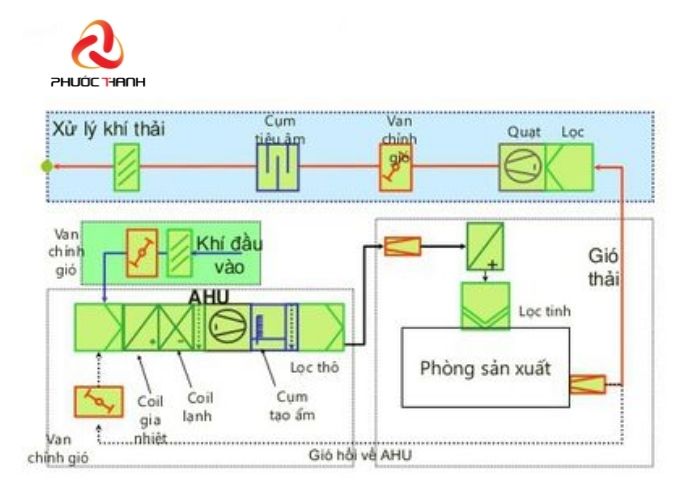

Cấu tạo cơ bản của hệ thống AHU

Nguyên lý hoạt động của hệ thống AHU

Về cơ bản, hệ thống AHU là một dàn thiết bị trao đổi nhiệt để xử lý nhiệt ẩm trong không khí. Không khí sau khi đi qua hệ thống AHU sẽ được xử lý, điều chỉnh nhiệt độ và độ ẩm bằng nguyên lý nhiệt học.

Trong cụm ống trao đổi nhiệt là nước lạnh, còn không khí chuyển động ngang qua phía bên ngoài, quạt sẽ thổi không khí đã làm lạnh qua các kênh dẫn gió, khí lạnh theo đó được mang tới các khu vực, không gian cần làm mát.

Khi nhiệt độ ở trong khu vực cần làm lạnh cao hơn so với nhiệt độ cài đặt thì van ba ngã sẽ mở cho nước lạnh chảy qua dàn trao đổi nhiệt. Luồng khí xung quanh dàn trao đổi nhiệt sẽ được làm lạnh rồi đưa tới không gian cần làm mát cho đến khi nhiệt độ trong phòng thấp hơn hoặc bằng so với nhiệt độ đã cài đặt. Lúc này, van ba ngã mới đóng lại và dòng nước lạnh sẽ chảy qua đường bypass để trở về lại thiết bị Chiller.

Không khí trước khi được đưa vào hệ thống AHU đều được lọc thông qua bộ phận tiền lọc, ở phần tiền lọc này thường sử dụng lọc thô và lọc túi. Tuy nhiên, trong một số trường hợp cần chất lượng không khí sạch cao hơn thì phải sử dụng thêm cả bộ lọc khí HEPA. Không khí từ môi trường sau khi đã đi qua bộ lọc thì mới được tiếp xúc với dàn trao đổi nhiệt bên trong hệ thống AHU để tạo ra không khí lạnh. Sau đó, không khí lạnh đi vào buồng tuần hoàn và cuối cùng theo các đường ống gió tới khu vực sử dụng điều hòa. Nhiệt độ không khí đầu ra được điều chỉnh bằng van ba ngã nước lạnh và tốc độ của quạt gió.

Hệ thống AHU được sử dụng chủ yếu là để xử lý sơ bộ luồng khí. Nếu cần xử lý độ ẩm một cách chính xác cho không gian thì phải lắp thêm các FCU (Fan-Coil Unit) tại từng khu vực.

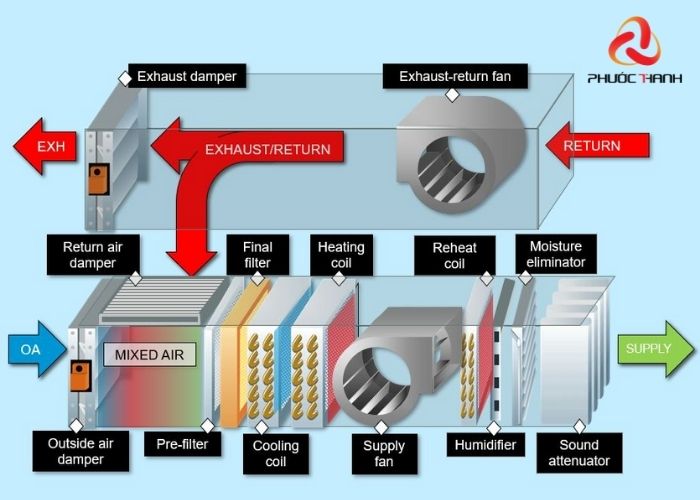

Nguyên lý hoạt động của hệ thống AHU

Ưu điểm của hệ thống AHU

Hệ thống AHU có cấu tạo bên ngoài gồm những tấm panel chắc chắn. Bên ngoài là lớp kim loại mạ kẽm, tạo cho panel có độ bền và cứng cáp. Bên trong có khung nhôm định hình và cố định bằng bulong giúp tăng cường độ bền chắc của kết cấu, hạn chế rò rỉ không khí ra bên ngoài. Ngoài ra, tấm panel còn có khả năng cách nhiệt cao và chống gỉ tốt.

Tấm panel bên ngoài của hệ thống AHU còn có lớp cách nhiệt PU kẹp ở giữa giúp cách nhiệt tất cả các bề mặt kim loại phía bên trong của AHU với không khí bên ngoài. Từ đó giúp hệ thống không có ngưng tụ và giảm thiểu hao phí năng lượng.

Không chỉ có vậy, hệ thống AHU có thể thiết kế theo dạng modun áp dụng cho cả chiều dài và chiều rộng. Từ đó giúp cấu trúc linh hoạt và vững chắc, dễ dàng phù hợp với các điều kiện khác nhau của nhiều công trình.

Hệ thống AHU còn có độ ồn thấp nhờ kết cấu vững chắc. Quạt gió được cân bằng tĩnh, cân bằng động và giảm trấn bằng lò xo. Còn các bộ phận bên trong thì được phối hợp, lắp đặt chặt chẽ vời nhau nhằm giảm sự rung động và tiếng ồn khi thiết bị hoạt động.

Hơn nữa, việc thiết kế và chế tạo hệ thống AHU, thiết bị trao đổi nhiệt… được tính toán dựa trên các phần mềm chuyên nghiệp để đảm bảo phù hợp nhất với yêu cầu của các công trình. Cũng chính vì vậy mà hệ thống AHU có thể đáp ứng được các thử nghiệm trong phòng thí nghiệm và ứng dụng trong thực tế đời sống theo tiêu chuẩn cao nhất.

>> Xem thêm: http://phuocthanhtrading.com/top-5-cong-nghe-loc-khi-pho-bien-nhat-hien-nay

Trên đây là một số những thông tin chi tiết về hệ thống AHU cho quý khách hàng có thể tham khảo. Có thể thấy hệ thống AHU thường được ứng dụng trong các ngành công nghiệp sản xuất có yêu cầu cao về độ sạch như thực phẩm, dược phẩm, mỹ phẩm, thực phẩm chức năng, bán dẫn, điện tử, vi điện tử…

Bên cạnh đó, Hệ thống AHU còn được sử dụng phổ biến tại các công trình lớn có hệ thống điều hòa chiller như tòa nhà cao tầng, trung tâm thương mại, và khách sạn cao cấp…
