TIÊU CHUẨN VÀ VỊ TRÍ LẮP ĐẶT ỐNG GIÓ CHỐNG CHÁY EI THEO QCVN 06:2021/BXD

Ống gió chống cháy EI là gì?

Theo quy chuẩn mới nhất QCVN 06:2021/BXD – “Quy chuẩn kỹ thuật Quốc gia về An toàn cháy cho nhà và công trình” có hiệu lực ngày 05/7/2021, thay thế Thông tư số 01/2020/TT-BXD ngày 06/4/2020 ban hành QCVN 06:2020/BXD, thì tiêu chuẩn của hệ thống ống gió được áp dụng trong hệ thống PCCC mới này đã có những thay đổi và yêu cầu cao hơn rất nhiều. Trong đó thì đường ống gió và thiết bị hút, ngoài việc đảm bảo tiêu chuẩn TCVN 5687:2010. Chúng còn phải đảm bảo được làm từ các vật liệu chống cháy có giới hạn chịu lửa bao gồm các giới hạn EI khác nhau.

Như vậy, ống gió chống cháy EI là ống gió đảm bảo được yếu tố toàn vẹn (E) và khả năng cách nhiệt (I) trong khoảng thời gian xảy ra hỏa hoạn. Trong đó, E (Integrity) là giới hạn về độ toàn vẹn của vật liệu, mà tại mức giới hạn nhất định, cấu kiện vẫn được duy trì toàn vẹn mà không bị nứt, gãy hỏng…và I (Insulation) là giới hạn về khả năng cách nhiệt, mà tại giới hạn đó, vật liệu vẫn giữ được khả năng cách nhiệt ổn định kết cấu chính của vật liệu không bị ảnh hưởng bởi tác dụng nhiệt.

Ống gió chống cháy EI là gì?

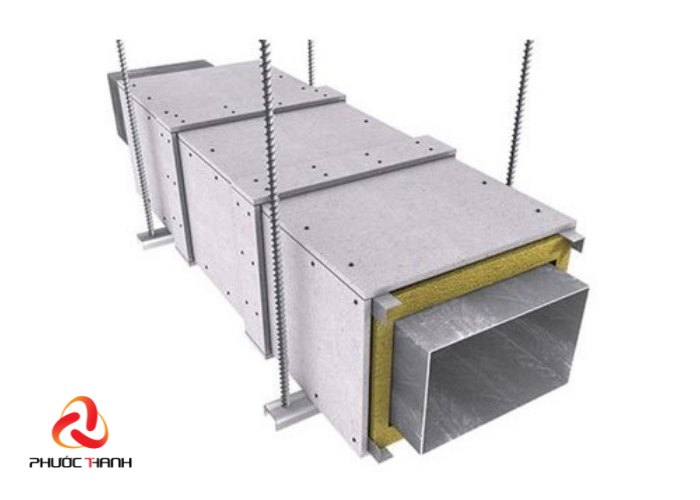

Hay nói đơn giản hơn thì ống gió chống cháy EI cũng giống như các loại ống gió khác, nhưng được bọc các lớp bảo vệ bên ngoài, tạo cho ống khả năng có thể chịu được nhiệt độ cao theo tiêu chuẩn EI30, EI45, EI60, EI90, EI120.

Tìm kiếm đơn vị cung cấp và lắp đặt ống gió chống cháy chất lượng? Click vào đây.

Tiêu chuẩn, vị trí lắp đặt ống gió chống cháy EI theo quy chuẩn quốc gia

Theo QCVN 06:2021/BXD thì các đường ống và thiết bị của hệ thống hút khói phải được làm từ vật liệu chống cháy, và có giới hạn chịu lửa phù hợp yêu cầu của tiêu chuẩn liên quan hiện hành. Vật liệu thiết kế đường ống hút khói và giới hạn chịu lửa của đường ống hút khói tùy thuộc và vị trí lắp đặt được quy định tại TCVN 5687:2010 “Thông gió – Điều hòa không khí – Tiêu chuẩn thiết kế”.

Ngoài ra, trong mục 9 Phụ lục D của QCVN 06:2021/BXD còn nêu rõ:

Các đường ống và thiết bị của hệ thống hút khói phải được làm từ vật liệu không cháy, có giới hạn chịu lửa không nhỏ hơn:

• EI120 – đối với các đường ống và kênh dẫn khói nằm bên ngoài phạm vi của khoang cháy mà hệ thống đó phục vụ; khi đó tại các vị trí đường ống và kênh khói đi xuyên qua tường, sàn ngăn cháy của khoang cháy không được lắp các van ngăn cháy loại thường mở;
• EI60 – đối với các đường ống và kênh dẫn khói nằm trong phạm vi của khoang cháy được phục vụ, khi sử dụng để thải khói từ các gara để xe dạng kín;
• EI45 – đối với đường ống và kênh dẫn khói theo phương đứng nằm trong phạm vi của khoang cháy được phục vụ, khi hút sản phẩm cháy trực tiếp tại khu vực phục vụ đó;
• EI30 – đối với các trường hợp khác nằm trong phạm vi khoang cháy được phục vụ.

CHÚ THÍCH 1: Không yêu cầu giới hạn chịu lửa đối với các đường ống nằm trong kênh hoặc giếng kỹ thuật được bao bọc bởi các bộ phận ngăn cháy có giới hạn chịu lửa tương đương theo quy định.

CHÚ THÍCH 2: Van ngăn cháy loại thường mở là loại van ngăn cháy sẽ bị đóng lại khi có cháy.

Việc bố trí các quạt hút với giới hạn chịu lửa phù hợp (ví dụ: 0,5 giờ ở 200ºC; 0.5 giờ ở 300ºC; 1 giờ ở 300ºC; 1 giờ ở 400ºC; 1 giờ ở 600ºC hoặc 1.5 giờ ở 600ºC, …) phải được thực hiện căn cứ vào nhiệt độ tính toán của dòng khí chuyển dịch, tương ứng với hạng của gian phòng được phục vụ.

Khói và sản phẩm cháy phải được xả ở bên ngoài nhà và công trình theo một trong hai phương án sau:

• Qua các ô thoáng, giếng xả khói nằm trên tường ngoài không có ô cửa hoặc cách các ô cửa không nhỏ hơn 5m theo cả phương ngang và phương đứng và cách mặt đất hơn 2m. Khoảng cách đến ô cửa có thể giảm xuống nếu bảo đảm vận tốc xả khói không nhỏ hơn 20m/s;
• Qua các giếng xả khói tách biệt nằm trên mặt đất ở khoảng cách không nhỏ hơn 15m tính đến tường ngoài có ô cửa và các miệng hút của hệ thống điều hòa không khí, tăng áp của nhà đó cũng như nhà lân cận.

Cho phép xả khói từ các ống hút khói từ tầng hầm và tầng nửa hầm qua các khoang được thông gió. Trong trường hợp này, miệng xả khói phải được đặt cách nền của khoang thông gió ít nhất là 6m (cách kết cấu của một nhà ít nhất là 3m theo chiều đứng và 1m theo chiều ngang) hoặc đối với thiết bị xả dạng ướt phải cách mặt sàn ít nhất là 3m. Không lắp các van khói trên những ống này.

Tiêu chuẩn, vị trí lắp đặt ống gió chông cháy EI theo quy chuẩn quốc gia

Trên đây là tiêu chuẩn, vị trí lắp đặt ống gió và phụ kiện chống cháy theo quy chuẩn quốc gia QCVN 06:2021/BXD. Đây là bộ quy chuẩn mới nhất về An toàn cháy cho nhà và công trình. Mong qua bài viết này các bạn hiểu hơn về những tiêu chuẩn phải lưu ý khi lắp đặt ống gió chống cháy tùy theo các khu vực.
